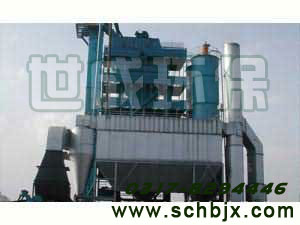

LMN-Ⅱ型袋式除尘器



LMN-Ⅱ型袋式除尘器
  LMN-Ⅱ型袋式除尘器是一种新型干式除尘设备,适用于净化细小而干燥的非纤维性粉尘。自问世以来,已成功的应用于铸造,耐火材料,粉煤输送,面粉加工和建筑材料等行业,当过滤速度为1—2米/分,初始吹尘浓度<15克/米3 时,除尘效率可达99.5%以上。
结构及工作原理
  LMN-Ⅱ型袋式除尘器为组合袋式除尘器,其基本单元有3排6列共18条φ185×3200毫米滤袋过滤面积为33米2,各单元之间用隔板分开。
  含尘气流由进风管进入除尘器,经滤袋过滤后从上部排风管排出。积附于滤袋上的粉尘由脉动逆气流反吹清理,清灰机构由链传动装置,切换阀和脉动阀组成,当某一单元处于清灰状态时,切换阀从工作位置翻转90度,切断含尘气路、同时引入反吹气流。每一单元清灰时间为26秒。由于脉动阀的脉动动作,滤袋在反向气流一张一弛的作用下胀缩相间使附着其上的粉尘除掉,并很容易地抖落到下部灰斗中。尾气进入其余工作单元,经再过滤后排出。
  本机由转动链条控制,各单元按顺序清灰,便于调节、运行可靠,维修方便。
选用说明
  该除尘器有3—16个单元,共14种组合形式,处理气量范围为3960—59400米3/小时,排风管沿除尘器轴向两端均可接管,可根据设计配置任选。
LMN—I除尘器支脚尺寸系列表

单元数符号 3 4 5 6 7 8 9 10 11 12 13 14 15 16
2314 3054 3794 2534 5274 6014 6754 7494 8234 8974 9714 10454 11194 11934
∠A 2114 2854 3594 4334 5074 5814 6554 7294 8034 8774 9514 10254 10994 11734
n×∠B / / / 2×2167 2×2537 2×2907 3×2184.7 3×2431.3 3×2678 3×2924.7 4×2378.4 4×2563.5 4×2748.5 4×2933.5

LMN—I型除尘器外型尺寸表

单元数符号 3 4 5 6 7 8 9 10 11 12 13 14 15 16
A 2295 3035 3775 4515 5255 5995 6735 7475 8215 8955 9695 10435 11175 11915
B 2509 3249 3989 4729 5469 6209 6949 7689 8429 9169 9909 10649 11389 12129
C 1068 1808 2548 3288 4028 4768 5508 6248 6988 7728 8468 9208 9948 10688

设备的规格与性能

项 目规格 性能参数 DDF— 1000 DDF— 1800 DDF— 3000 DDF— 4000 DDF— 5000 DDF— 6000 DDF— 7000 DDF— 8000 DDF— 9000 DDF— 10000
过滤面积(m2) 1000 1800 3000 4000 5000 6000 7000 8000 9000 10000
处理风量m3/h 30000 — 90000 54000 — 162000 90000 — 270000 120000 — 360000 150000 — 450000 180000 — 540000 210000 — 630000 240000 — 720000 270000 — 810000 300000 — 900000
设备阻力(Pa) 1470 1470 1470 1470 1470 1470 1470 1470 1470 1470
过滤小室数 (个) 6 8 6 6 8 8 10 10 12 12
滤袋排数 (排) 15 11 7 10 9 11 10 11 11 12
单室过滤面积 (m2) 250 225 500 666 625 750 700 800 730 830
滤 袋 尺 寸 (¢mm) 260 180 300 300 300 300 300 300 300 292
入口温度(℃) <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300 <150 <300
设备重量(T) 57.5 81.65 138 161 195.5 230 310.5 345 414 517
